Mô tả sản phẩm

Giải pháp thi công mạng âm tường

Công tác chuẩn bị:

- Tiếp nhận bàn giao mặt bằng thi công, xác định vị trí lập láng trại tập kết vật tư, công nhân phục vụ thi công.
- Liên hệ với bộ phận phụ trách hệ thống điện của chủ đầu tư, tư vấn giám sát và các nhà thầu khác để đưa ra kế hoạch thi công thích hợp.
- Lập bảng tiến độ thi công chi tiết để báo với đơn vị phụ trách của chủ đầu tư và tư vấn giám sát để có kế hoạch theo dõi kiểm tra.
- Kết hợp với các nhà thầu khác thuộc công trình để lên kế hoạch chi tiết cho từng giai đoan cụ thể.
- Chuẩn bị vật tư và kho bãi thi công, tập trung nhân lực cho công trình.
- Chuẩn bị đầy đủ các thiết bị và dụng cụ thi công, phương tiện vận chuyển...
- Trình mẫu (catologue thiết bị) các vật tư sẽ thi công cho chủ đầu tư và đơn vị tư vấn xem xét và phê duyệt trước khi tập kết vật tư ra công trường.
- Thực hiện bản vẽ thi công và bản vẽ chế tạo tủ điện hạ thế.
- Tập kết vật tư ra công trường, chuẩn bị thi công.

Công tác thi công:

- Định vị, cột mốc, thi công phần ngầm bên ngoài (đào đất, đặt ống, lấp cát...), hố ga cho hệ thống điên, điện thoại, data...(cho các phần cáp ngầm từ trạm biến áp vào).
- Thi công lắp đặt hệ thống tiếp đất cho hệ thống điện, điện thọai, mạng...
- Kết hợp với nhà thầu xây dựng, lắp đặt các đường ống, hộp nối dây âm tường, âm sàn cho hệ thống điện, điện thoại, mạng, camera.
- Gia công, lắp đặt giá đỡ, lắp đặt thang cáp, máng cáp thông tầng và từng tầng.
- Lắp đặt cáp điện cho chiếu sáng, ổ cắm.
- Lắp cáp tín hiệu cho hệ thống điện thoại, data, camera, âm thanh.
- Lắp đặt đèn chiếu sáng, ổ cắm điện, ổ cắm điện thoại, ổ cắm mạng nội bộ(data...)
- Lắp đặt cáp động lực từ tủ chính đến các tủ điện chiếu sáng, tủ điện động lực từng tầng.
- Lắp đặt các tủ điện chiếu sáng, lắp tủ điện tổng, tủ ATS và tủ tụ bù.
- Kiểm tra cách điện, đấu nối hoàn chỉnh cáp điện vào các tủ điện và thử nghiệm hệ thống, tiến hành khắc phục sự cố (nếu có).
- Sau khi hoàn tất công việc kiểm tra - thử nghiệm đấu nối toàn bộ các hệ thống, tiến hành dọn vệ sinh công trường để chuẩn bị cho việc nghiệm thu.
- Hướng dẫn sử dụng và bàn giao công trình.

Yêu cầu chung:
- Thiết bị sau khi lắp đặt phải hoạt động ổn định 24/24
- Thiết kế ban đầu dựa theo sơ đồ hệ thống và sơ đồ nội thất văn phòng
- Đảm bảo tính thẩm mỹ, sáng tạo và tiết kiệm

Thiết bị lựa chọn:
Do đặc điểm thi công âm tường nên vấn đề sửa chữa (nếu có sự cố đường dây) là rất khó khăn. Do vậy việc lựa chọn các thiết bị âm tường cần đảm bảo tính nguyên tắc sử dụng và tính ổn định lâu dài.

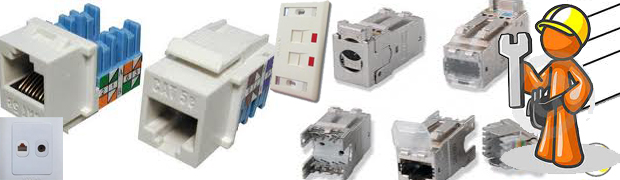

- Với hệ thống dây cáp tín hiệu: nên sử dụng theo chuẩn nhà sản xuất. Với hệ thống mạng nên sử dụng dây mạng Cat 5, Cat5e, Cat6 và nên sử dụng các hãng AMP, Krone.

Công tác nghiệm thu:

- Sau khi hoàn thành xong hạng mục nào. Có thể tiến hành nghiệm thu sơ bộ hạng mục đó.
- Việc nghiệm thu sẽ tiến hành cho từng giai đoạn, hạng mục cụ thể(ví dụ: ống luồn, cáp điện, tủ điện...)
- Đơn vị thi công đã chuẩn bị những hồ sơ liên quan đến phần việc đã thi công để công việc nghiệm thu nhanh chóng.
- Bản trình nguồn gốc xuất xứ thiết bị đã lắp đặt.
- Bản trình biên bản kiểm định chất lượng các thiết bị của nhà sản xuất.
- Bản trình kết quả thí nghiệm vật tư, thiết bị của TT thí nghiệm điện...
- Catologue thiết bị và phương pháp vận hành.
