Giải pháp tối ưu hộp phối quang ODF

Sự phát triển và bùng nổ của mạng internet có tác động lớn đến các nhà cung cấp dịch vụ viễn thông. Nhu cầu ngày càng tăng trong lĩnh vực multimedia, truyền hình trực tuyến và các dịch vụ giá trị gia tăng là thách thức rất lớn của các nhà cung cấp hạ tầng mạng trên hai góc độ sau:

1- Giải pháp & Công nghệ: làm thế nào phân phối các ứng dụng đòi hỏi băng thông rộng cho nhiều người sử dụng cùng lúc với chất lượng mạng tối ưu như không lỗi truyền dẫn, nhanh và độ tin cậy cao nhất?

2- Đầu tư & Hiệu quả: làm thế nào để đảm bảo chi phí đầu tư hợp lý, khả năng phát triển lâu dài và mở rộng cho ứng dụng tương lai của hệ thống?

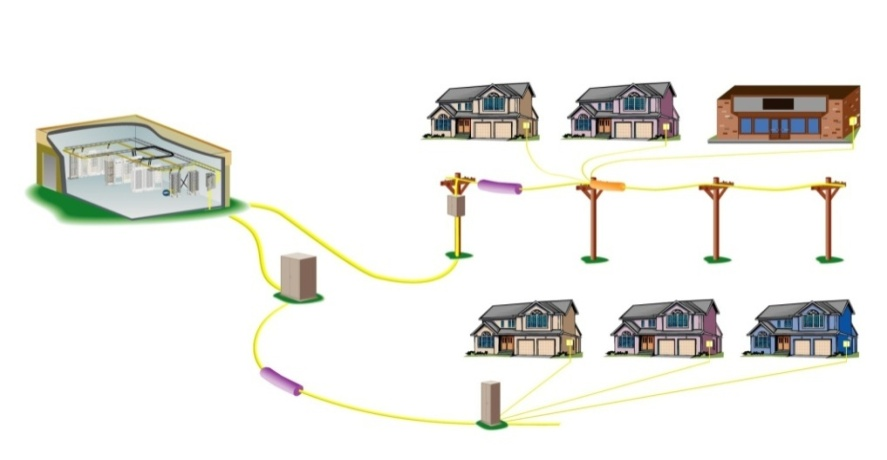

Hình: Mô hình truyền dẫn cáp quang từ nhà cung cấp đến thuê bao

Các dịch vụ băng rộng như dịch vụ truyền hình trên đường truyền internet đã không còn xa lạ đối với người sử dụng tại Việt Nam. Sự canh tranh đang diễn ra giữa các nhà cung cấp dịch vụ viễn thông nhằm khai thác tối đa ứng dụng của các dịch vụ giá trị cộng thêm trên nền băng rộng. Vấn đề chất lượng dịch vụ đang là yếu tố quan trọng hàng đầu và dành được sự quan tâm lớn của các nhà khai thác. Việc xây dựng hạ tầng truyền dẫn mạng hoàn chỉnh dựa trên nền tảng hạ tầng cáp quang đang là lựa chọn bắt buộc trong khai thác dịch vụ băng rộng.

I. Giải pháp tủ phân phối FDH59M1 đáp ứng hoàn hảo cho hiệu quả đầu tư mạng phân phối quang

Nhằm khai thác tối đa hiệu quả đầu tư, việc quy hoạch hệ thống phân phối quang ODN (Optical Distribution Network) theo tiêu chuẩn ngay từ thời điểm ban đầu sẽ giúp cho các nhà khai thác dịch vụ tiết kiệm chi phí vận hành, khai thác và bảo trì. Một trong những thành phần quan trọng trong hệ thống phân phối quang ODN là Tủ phân phối quang ngoài trời (Outdoor Fiber Distribution cabinet) chuyên phân phối các đường truyền dẫn quang từ trạm viễn thông đến các hướng khác nhau của thuê bao đầu cuối.

Hình: Mô hình phân phân phối quang với tủ phân phối FDH59M1

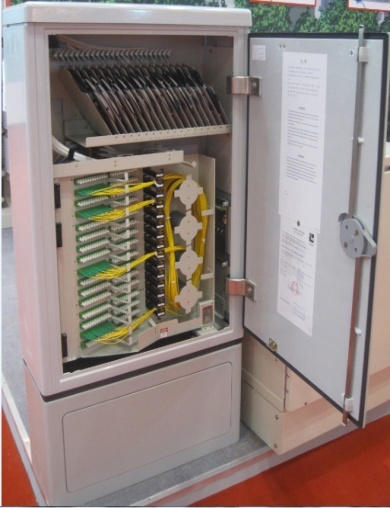

FDH59M1 là tủ phân phối quang ngoài trời cấp I của tập đoàn ADC KRONE là nơi phân phối cáp quang gốc từ đài trạm viễn thông đến các tủ cấp II hoặc đến hộp tập điểm quang. Tại điểm này cáp quang sẽ được phân phối trực tiếp point to point (mạng AON) hoặc gắn bộ chia quang Spliter để phân phối cáp quang theo hình thức point to multi point (mạng GPON).

Thiết kế linh hoạt:

Vỏ tủ bằng nhựa composite đạt chuẩn IP55 giúp cho tủ có thể chịu đựng được tất cả các điều kiện tác động của môi trường.
Tủ có khung Panel dạng xoay quanh trục (Swim door) giúp cho tủ với kích thước nhỏ gọn nhưng dung lượng đấu nối đạt đến 384 sợi quang.
Chân đế chắc chắn, chịu được tất cả các lực tác động từ bên ngoài.
Mặt trước gồm các đĩa hàn đặt bên trên tủ, tấm panel xoay và module đấu nối dây đặt bên dưới, các module vào/ra này kết nối với nhau bằng dây nhảy quang (jumper cord).
Mặt sau là các dây nối quang multi fiber (12 sợi) được gắn sẵn vào adapter và các đĩa hàn phía trên tủ.
Bộ phận gắn splitter được gắn vào mặt sau của bộ phận truy nhập tủ FDH59M1.

Thông số kỹ thuật :

Vỏ tủ bằng nhựa composite, đảm bảo độ bền, tính chắc chắn khi lắp đặt ngoài trời, chống tia UV, và mọi điều kiện khắc nghiệt của môi trường
Dung lượng 384FO
Kích thước nhỏ gọn: 1330 x 750 x 320 mm, bao gồm bệ
Đạt độ kín nước theo tiêu chuẩn IP55.
Khả năng chống cháy: UL94VO
Splitter được gắn tối đa vào tủ: 12 splitter

Ưu điểm vượt trội:

Các bộ phận bên trong được thiết kế dạng module nên dễ dàng nâng cấp, xử lý, bảo trì và bảo dưỡng mà không ảnh hưởng đến các kết nối khác.
Tại bất kỳ vị trí nào trên tủ đều có vòng đỡ, bộ phận quản lý để đảm bảo bán kính uốn cong luôn lớn hơn 30mm.
Dễ dàng trong hàn nối, thao tác độc lập không ảnh hưởng đến các sợi quang khác.
Dây nối quang được lắp sẵn ở nhà máy giúp giảm thiểu thời gian lắp đặt ngoài hiện trường.
Đấu nối và truy nhập dễ dàng ở mặt trước của tủ FDH59M1.
Có số thứ tự các cổng đấu nối giúp dễ dàng quản lý hơn.
Quản lý dây nhảy quang đơn giản

Các thành phần chính của tủ FDH59M1

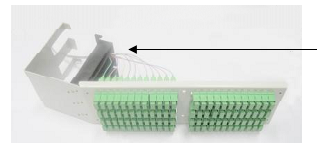

Module đấu nối quang 96FO

Module đấu nối 96FO được bắt vào tấm Panel có thể xoay quanh trục đứng, tháo lắp thuận tiện dễ dàng, làm bằng vật liệu bền nhẹ, không gỉ, có đường dẫn cáp vào và ra riêng biệt.

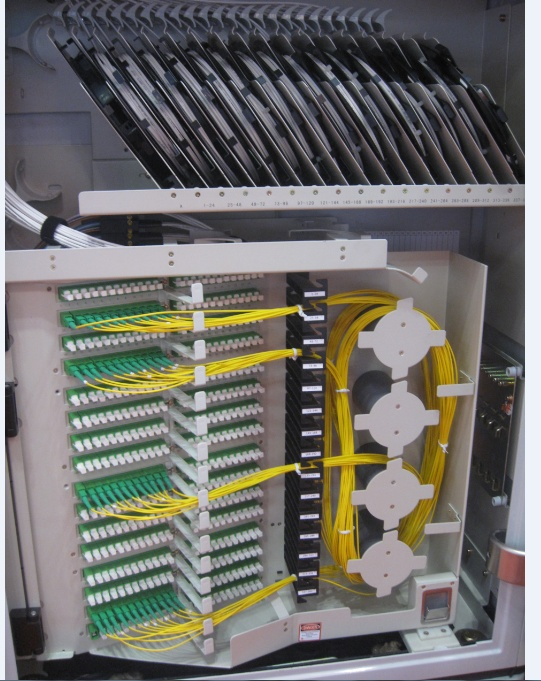

Mặt trước của bộ phận truy nhập tủ FDH59M1 gồm các đĩa hàn đặt bên trên tủ, tấm panel xoay và Module đấu nối dây đặt bên dưới. Mặt trước của các Module đấu nối dây vào/ra được kết nối với nhau bởi các dây nhảy quang (Jumper cord).

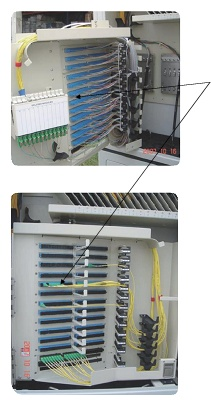

Mặt sau của bộ phận truy nhập tủ FDH59M1 các dây nối quang multi fiber (12 sợi) được gắn sẵn vào adapter và các đĩa hàn phía trên tủ.
Bộ phận để gắn splitter được gắn vào mặt sau của bộ phận truy nhập tủ FDH59M1.

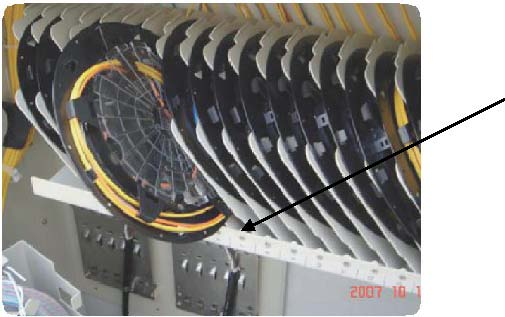

Bộ phận hàn nối

Các khay hàn cáp vào/ra gồm 17 khay mỗi khay dung lượng 24FO, được chia làm hai phần riêng biệt để cho cáp vào và cho cáp ra.
Dây cáp quang vào và dây nối quang được giữ và quấn xung quanh khay hàn theo hình tròn có chiều dài tối đa lên đến 3m.
Không cần đến các thiết bị khác khi đưa máy hàn quang mà hoàn toàn có thể hàn tại 1 vị trí nào khác thuận tiện sau đó đưa khay hàn vào vị trí của nó.

Bộ phận lưu trữ dây nhảy quang đấu nối chéo

Nằm ở mặt trước của tủ FDH59M1 để lưu trữ dây nhảy quang đấu nối chéo giữa các module đấu nối 96FO vào và ra.

Tủ phân phối quang ngoài trời FDH59M1 là một giải pháp hoàn hảo cho hạ tầng truyền dẫn mạng FTTx giúp các nhà khai thác viễn thông tiết kiệm chi phí và đáp ứng được nhu cầu sử dụng công nghệ cao, băng rộng, đảm bảo chất lượng truyền dẫn cho người tiêu dùng. Bên cạnh đó, giải pháp này đồng thời hỗ trợ việc quản lý và khai thác sợi quang tối ưu đáp ứng cho kế hoạch quy hoạch mạng lưới và khai thác tài nguyên mạng lâu dài
