Cáp quang và những điều cơ bản bạn nên biết

I. Những điều cơ bản về cáp quang

Cáp quang là một loại cáp viễn thông làm bằng thủy tinh hoặc nhựa, sử dụng ánh sáng để truyền tín hiệu.

Cáp quang dài, mỏng thành phần của thủy tinh trong suốt bằng đường kính của một sợi tóc. Chúng được sắp xếp trong bó được gọi là cáp quang và được sử dụng để truyền tín hiệu trong khoảng cách rất xa. Không giống như cáp đồng truyền tín hiệu bằng điện, cáp quang ít bị nhiễu, tốc độ cao (đây là tốc độ truyền dữ liệu, phân biệt với tốc độ tín hiệu) và truyền xa hơn.

1. Phân Loại

Phân loại Cáp quang: Gồm hai loại chính:

Multimode (đa mode)

Multimode stepped index (chiết suất liên tục): Lõi lớn (100 micron), các tia tạo xung ánh sáng có thể đi theo nhiều đường khác nhau trong lõi: thẳng, zig-zag… tại điểm đến sẽ nhận các chùm tia riêng lẻ, vì vậy xung dễ bị méo dạng.

Multimode graded index (chiết suất bước): Lõi có chỉ số khúc xạ giảm dần từ trong ra ngoài cladding. Các tia gần trục truyền chậm hơn các tia gần cladding. Các tia theo đường cong thay vì zig-zag. Các chùm tia tại điểm hội tụ, vì vậy xung ít bị méo dạng.

Single mode (đơn mode)

Lõi nhỏ (8 micron hay nhỏ hơn), hệ số thay đổi khúc xạ thay đổi từ lõi ra cladding ít hơn multimode. Các tia truyền theo phương song song trục. Xung nhận được hội tụ tốt, ít méo dạng.

2. Ứng dụng

Multimode

Sử dụng cho truyền tải tín hiệu trong khoảng cách ngắn, bao gồm:

Step index: dùng cho khoảng cách ngắn, phổ biến trong các đèn soi trong.
Graded index: thường dùng trong các mạng LAN.

Single mode

Dùng cho khoảng cách xa hàng nghìn km, phổ biến trong các mạng điện thoại, mạng truyền hình cáp.đường kính 8um,truyền xa hàng trăm km mà không cần khuếch đại

II. Các loại cáp quang thường gặp

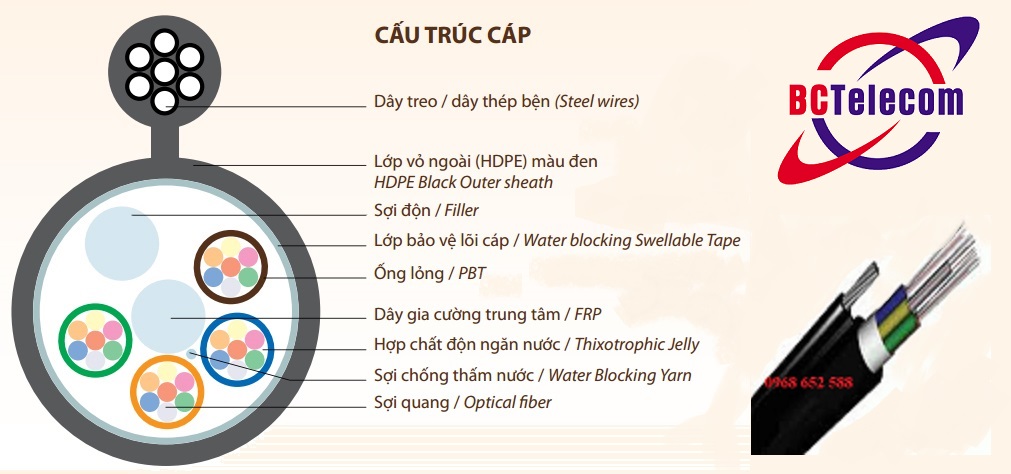

Cáp quang treo single mode 24FO

Giới thiệu chung

Cáp quang treo 24FO hay 24core, 24 sợi hình số 8 là loại cáp quang phổ biến nhất và thường gặp nhất, bạn có thể bắt gặp ở mọi nơi, mọi chỗ.

Đúng như tên gọi của nó, cáp quang treo có dạng hình số 8, gồm phần cáp quang Singlemode phi kim loại và phần dây treo kim loại gắn liền với nhau, được sử dụng để treo trên cột ngoài trời. Do có phần dây chịu lực kim loại nên cáp khá cứng, có thể chịu tác động lớn từ môi trường mà không làm ảnh hưởng tới lõi sợi cáp bên trong.

Thông số

– Số sợi: 24 sợi quang single mode\Bước song hoạt động: 1310 , 1550nm– Cáp quang treo SM sử dụng công nghệ chống thấm Drycore, ngăn nước và hơi ẩm xâm nhập tuyệt đối.

– Cáp có đường kính nhỏ, gọn và nhẹ, dễ dàng khi lắp đặt, xử lý và vận chuyển.
– Cường độ chịu lực cao dựa vào các dây thép mạ kẽm bện lại với nhau tăng sức dẻo dai.
– Cáp được thiết kế phù hợp cho các mục đích sử dụng:
+ Kết nối Hệ thống mạng cục bộ
+ Kết nối Hệ thống mạng thuê bao
+ Kết nối Hệ thống thông tin nội bộ
+ Kết nối Hệ thống thông tin liên lạc đường dài.

Cáp quang Multimode 24FO

Giới thiệu chung

Dây cáp quang multimode 24FO (24 sợi/24 core) sử dụng trong nhà hoặc ngoài trời, đường kính sợi quang có 2 loại 50/125um và 62,5/125um.

Cáp quang multimode 24FO là sản phẩm thiết kế linh hoạt sử dụng cho cả ứng dụng ngoài trời lẫn trong nhà. Việc đi dây linh hoạt, không phải chuyển loại dây, nên rất đa năng trong việc thi công trong nhà hoặc ngoài trời, đi dưới cống, treo cột điện, chôn ngầm trực tiếp, hệ thống mạng LAN nội bộ
Cáp quang multimode 24FO có băng thép bảo vệ là sản phẩm chất lượng cao, hoạt động ổn định, tốc độ lên tới 1 Gbps

Thông số kỹ thuật Cáp quang Multimode 24FO ( 24 sợi)

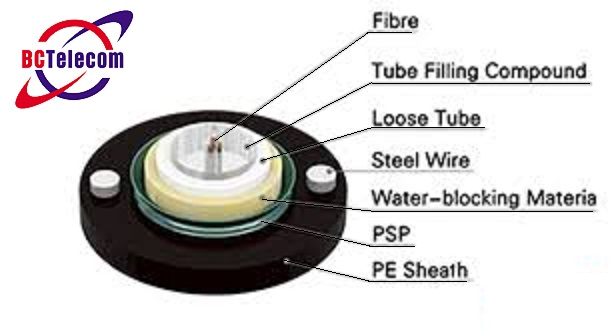

Cấu tạo cáp

– Số sợi Multimode: 24 sợi

– Bước sóng hoạt động: 850nm – 1300nm

– Chịu lực va đập: E=10Nm, R=150Nm

– Độ suy hao được trả về như ban đầu: 30 lần va đập

– Sợi quang nằm lỏng và di chuyển tự do trong ống đệm. Ống đệm lỏng bảo vệ sợi quang khỏi những tác động cơ học

– Cáp được bọc một lớp lá thép mỏng giúp tăng cường độ bảo vệ của cáp, chống tác động tối đa từ môi trường

– Có 2 sợi lõi thép gia cường nhằm hạn chế dộ võng của cáp và gia tăng độ cứng.

– Loại sợi quang: sợi Multimode hoặc 62.5/125 µm

– Tốc độ truyền tối đa: 1 Gigabit/s

– Cáp được thiết kế với 2 lớp vỏ ngoài bằng nhựa HDPE, không bị suy giảm chất lượng do tia cực tím và bức xạ tử ngoại, phù hợp để lắp đặt trên đường dây điện và song song với đường dây điện trên cùng một tháp truyền tải điện, đặc biệt có thể sử dụng cho các khoảng vượt lớn và các ứng dụng khác.
