Đặc điểm, cấu tạo và phân loại của cáp điều khiển

Cáp điều khiển (Control cables) – hay còn gọi là cáp tín hiệu điều khiển dùng để truyền tải tín hiệu để điều khiển các chức năng của một thiết bị máy móc đến các thiết bị điều khiển từ xa khi mà khoảng cách qua xa không thể dùng sóng điện từ.

Cáp điều khiển còn tác động từ bộ nguồn phát đến hệ thống điều khiển của các thiết bị bên trong của các tòa nhà, ngoài ra nó còn được dùng cho các mạch điều khiển công nghiệp như trong các hệ thống và thiết bị kỹ thuật,máy móc , máy công cụ, điều khiển, đo lường, sưởi ấm và điều hòa không khí. Đây là loại cáp cho phép phân phối các dữ liệu hoặc các tín hiệu có điện áp thấp.

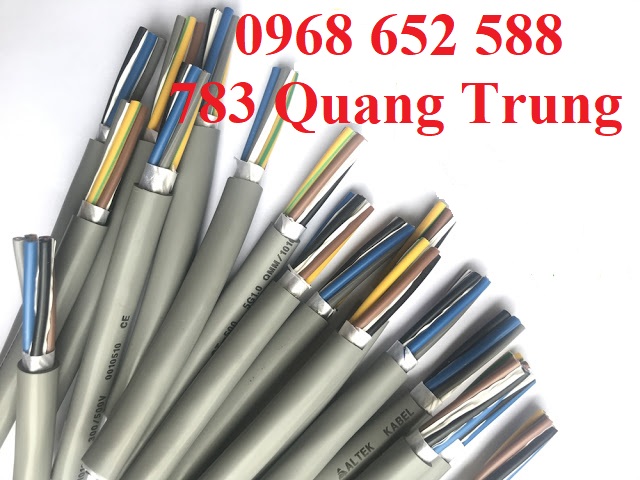

Cấu tạo cáp điều khiển
Lõi dẫn:

Vật liệu lõi dẫn thường có nhiều cặp và lõi, có thể dùng đồng hoặc nhôm. Tùy theo tiêu chuẩn của người sử dụng hay theo tiêu chuẩn quốc tế IEC 60228, lõi được bện nén tròn hoặc kiểu nén Segments.
Cách điện:
Vật liệu cách điện được làm từ Polyethylene liên kết ngang (XLPE) hoặc nhựa PVC (Pholyvinyl chloride)
Ghép lõi:
Các lõi cách điện sẽ được bện lại và được làm cho tròn cáp. Theo yêu cầu sử dụng mà số lõi được qui định như nào, vỏ bọc lõi dùng màu đen được đánh số thứ tự hay là dùng vỏ bọc màu tùy theo nhu cầu sử dụng.
Lớp bọc lót/phân cách:
Thường được dùng nhựa Polyethylene (PE) hoặc nhựa PVC(Pholyvinyl chloride)
Ở một số nơi, cáp có vỏ bọc PVC bên ngoài và bên trong có chứa axit halogen ít hơn 15% tổng khối khi được nung nóng đến 800°C
Loại cáp này được sản xuất với những đặc tính riêng biệt sau:
– Bảo vệ chống nhiễu cho cáp với lớp băng đồng hoặc lớp băng nhôm.
– Bảo vệ về đặc tính cơ học cho cáp với lớp sợi hoặc bằng thép
– Bảo vệ cáp trong điều kiện lửa như chống bén cháy, không cháy lan ra xung quanh, chậm cháy hoặc không có khói và tỏa ra khí độc.
– Bảo vệ cáp khỏi mối mọt, chuột gián và sự tấn công của các động vật lẫn côn trùng khác.

Cáp điều khiển có những loại nào?

Cáp điều khiển tín hiệu có hai loại chính đó là cáp điều khiển chống nhiễu và cáp điều khiển không chống nhiễu. Chúng được phân loại theo quy cách ví dụ như 0.5mm2 x 6c có nghĩa là tiếp diện của sợ dây là 05mm2 và 6c có nghĩa là 6+ hay sợi được qui định số rõ ràng từ 1->6 và chiều dài của mỗi cuộn là 200m.

Cáp điều khiển chống nhiễu là dòng cáp được cấu tạo phức tạp hơn, nó có thêm lớp lưới đồng dùng để chống nhiễu cho các khu công nghiệp có bức xạ cao nhằm chống nhiễu tín hiệu khi truyền tải qua. Khi truyền xa bằng cáp điều khiển chống nhiễu thì tín hiệu không bị yếu đi, ngoài ra có thêm lớp lưới đồng chống nhiễu làm cho sợ cáp chắc hơn. có thể kéo căng mà không bị đứt cáp.

Cáp điều khiển không chống nhiễu
Là dòng cáp điều khiển không có lớp đồng chống nhiễu nên khi dùng trong điều kiện nhiều sóng hỗn tạp có thể ảnh hưởng đến đường truyền. Thích hợp dùng trong môi trường ổn định, không có bức xa. Do không có lớp lưới đồng chống nhiễu nên phải có kĩ thuật kéo cáp, tránh bị đứt
