Măng Xông quang. Măng xông quang 12FO, Măng Xông Quang 24FO
Đặc điểm, cấu tạo và tính năng tác dụng của măng xông quang
- Măng xông quang là gì?
Một số hình ảnh măng xông quang trên thị trường
Theo cách hiểu nôm na, măng xông cáp quang là một loại thiết bị cần thiết được sử dụng để khắc phục một sự cố, ví dụ như một điểm đứt cáp quang. Với sứ mệnh bảo vệ sợi quang và các mối hàn trước những tác động trong quá trình thi công như va đập hay sự thay đổi từ môi trường bên ngoài, các loại măng xông quang đảm bảo độ an toàn một cách tối đa cho các loại thiết bị nói trên. Chúng được ứng dụng rộng rãi trong chia và phân phối các sợi qang trên không, trong các đường ống dẫn hoặc chôn dưới đất.
Cấu tạo và đặc điểm của măng xông cáp quang
Cấu tạo măng xông quang
Do đặc thù là một vật dụng được đặt ở môi trường bên ngoài, chịu ảnh hưởng trực tiếp bởi các yếu tố bên ngoài hoặc trong nhiều trường hợp còn chôn ở dưới cống, trong lòng đất nên cấu tạo của chúng tương đối chắc chắn đặc biệt là lớp vỏ bao bọc bên ngoài.Thực tế lớp vỏ bên ngoài măng xông cáp quang thường được làm bằng nhựa đặc chủng giúp ngăn chặn ngấm nước, độ bền cao, khó bị phân hủy ở bất cứ loại điều kiện môi trường nào, nhất là trong điều kiện thời tiết khắc nghiệt. Lớp vỏ này có tác dụng bảo vệ sợi quang và mối hàn cáp quang một cách tốt nhất trong thời gian vượt trội.Điều đặc biệt ở đây là lớp vỏ bọc này thường rất dày nên những va đập,áp lực mạnh cũng khó mà làm ảnh hưởng đến các khối thiết bị bên trong hay thậm chí ngay cả sự thay đổi của thời tiết, oxy hóa cũng phải mất một khoảng thời gian rất lâu để có chúng có thể bị hư hại(vài chục năm).Măng xông quang có thể phân biệt bằng nhiều cách khác nhau tuy nhiên cách phân biệt cơ bản và thông dụng nhất vẫn là dựa trên thiết kế của chúng.Theo đó măng xông quang được phân ra làm 2 loại chính đó là loại măng xông quang mũ chụp, loại còn lại là măng xông quang nằm ngang và chúng cũng thường chỉ có 2 loại màu chủ đạo đó là màu xám và màu đen.

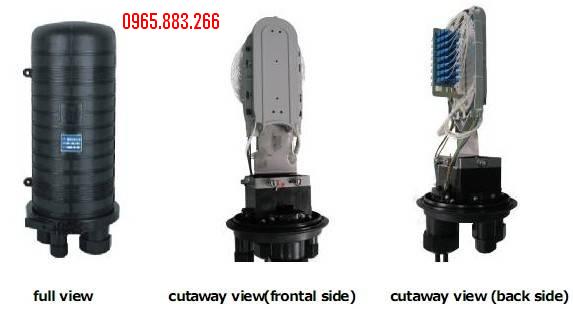

Măng xông quang loại mũ chụp:
Măng xông quang loại mũ chụp được thiết kế với kích thước tương đối nhỏ, kiểu dáng cũng tương đối đặc biệt.Nếu để quan sát mà nói thì loại măng xông quang này nhìn giống với các đèn báo hiệu ở các ngọn hải đăng.Chúng có phần trụ (phần chính chứa mối hàn) như đuôi của bóng đèn vậy và để bảo vệ thì chúng được chụp lại bằng một cái ống hay còn gọi là mũ chụp được làm từ nhựa HDPE dày và chắc chắn bảo vệ chúng khỏi các tác động và đặc biệt là sự thấm nước.
Măng xông quang nằm ngang:
Măng xông quang nằm ngang cũng để chứa các mỗi hàn tuy nhiên để xét về kích thước và cấu tạo – chi tiết thì loại này có lẽ phức tạp hơn loại mũ chụp.Bên trong loại măng xông này có đặt một khay giống như khay hàn quàn trong hộp phối quang ODF khay này cũng để chứa và cố định các mối hàn quang.Tùy vào số lượng mối hàn mà sẽ có nhiều loại khay khác nhau để phù hợp, cơ bản thì vẫn là chúng chứa các mối hàn và được cố định vào phẩn vỏ bao bọc bằng nhựa dày, cứng cáp.Hai đầu của loại măng xông quang này có các lỗ nhỏ để đi các đầu cáp quang vào và cũng được cố định lại bằng các bộ ốc vít trên mỗi sợi dây cáp.Loại măng xông này được sử dụng phổ biến hơn loại măng xông có mũ chụp, thường chúng được dùng trong các hệ thống viễn thông.Để ý một chút bạn có thể thấy chúng được gắn trên thân của các cây cột điện ngoài đường.
Đặc điểm
- Được làm từ nhựa HDPE có khả năng chịu được va đập, chịu được ăn mòn hóa học và chịu được thời tiết khắc nghiệt
- Dung lượng từ 4 sợi quang cho đến 48 sợi quang, với tối đa 4 khay, mỗi khay có thể chứa từ 2 đến 12 sợi quang.
- Được thiết kế với cấu trúc tháo rời nên có thể dễ dàng tháo dỡ và lắp đặt từng bộ phận , tạo sự thuận tiện cho việc lắp đặt và bảo dưỡng, kiểm tra.
- Số cổng cáp: 4 cổng với 2 cổng cáp vào và 2 cổng cáp ra
- Được sử dụng để nối cáp thẳng hay rẽ nhánh cáp quang
- Có thể treo trên tường hoặc chôn ngầm dưới đất
- Có tuổi thọ lên đến 30 năm nếu lắp đặt đúng theo yêu cầu kỹ thuật
- Mức độ kín: Có thể chịu được áp suất lên tới 100KPa±5KPa trong nước. Ngâm trong nước 15 phút mà không hề bị ngấm nước. Không có bọt không khí suốt 24 giờ, không có sự thay đổi của áp suất không khí sau ba lần đóng mở lại.
- Mức điện áp chịu đựng: Dưới tác dụng của 15Kv/DC/1min, không thủng, và không tạo hồ quang.
- Được dùng rộng rãi cho hệ thống truyền thông cáp quang, truyền hình cáp CATV, mạng cáp quang FTTx.
- Nhiệt độ làm việc từ 25-80°C
Măng xông OPGW: Là măng xông chống sét thường để treo trên cột điện điện lực và có 2 loại. 1 loại 3 vào 3 ra và loại 2 vào 2 ra.
Đó là những loại măng xông mà Công ty Bảo Châu chúng tôi đang cung cấp và những thông tin về Sản phẩm Măng xông cáp quang mà chúng tôi chia sẻ với quý khách. hãy liên hệ với chúng tôi quý khách được tư vấn tốt nhất.
Hãy liên hệ với chúng tôi quý khách được tư vấn tốt nhất.
